Lasersko rezanje
CO₂ i vlaknasti laserski sustavi za rubove bez brnova i dimenzijsku točnost od ±0,05 mm na čeliku, aluminiju i bakru.

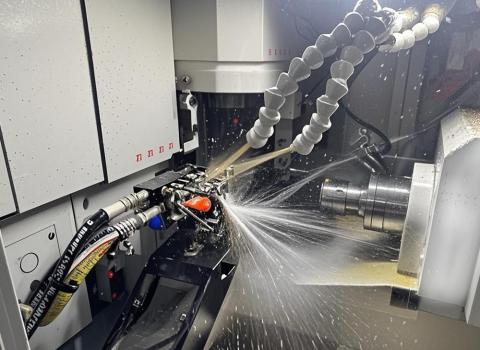

Precizna obrada koristi računalno numeričke (CNC) strojeve za rezanje, obradu i bušenje metalnih ili nemetalnih materijala. Omogućuje proizvodnju složenih površina i dijelova visoke preciznosti uz visok stupanj automatizacije, točnosti i učinkovitosti.
1Set
Centri za obradu s 5 osi
2Set
Centri za obradu s 4 osi
2Set
CNC tokarilice
11Set
CNC
| Specifikacija uređaja | |
| Centri za obradu s 5 osi | φ2-φ26 |
| Centri za obradu s 4 osi | φ2-φ20 |
| CNC tokarilice | φ200 |
| CNC | 2050mmX500mmX400mm |
| CNC centri s 5 lica | 1000mmX500mmX400mm |
Proizvodi od preciznih limova su izrađene komponente izrađene od tankih metalnih limova — obično debljine od 0,5 mm do 20 mm — kroz kontrolirane proizvodne procese uključujući lasersko rezanje, CNC probijanje, prešno kočenje, zavarivanje i završnu obradu površina. Pojam "preciznost" označava stroge dimenzionalne tolerancije (obično ±0,05 mm do ±0,1 mm), dosljednu ponovljivost i čistu kvalitetu površine o kojoj ovise procesi montaže nizvodno.
U Zhejiang Jiafengu proizvodimo Precizni limarski proizvodi koristeći 5-osne obradne centre, CNC tokarske strojeve i višeosnu glodalicu, omogućujući složene geometrije koje konvencionalna izrada ne može postići. Svaki proizvod izlazi iz naše tvornice certificiran i spreman za integraciju.
Odabir pravog materijala najvažnija je odluka u preciznoj izradi lima. Tablica u nastavku uspoređuje najčešće materijale koje obrađujemo, pomažući vam da uskladite mehaničke zahtjeve s vašom primjenom.
| Materijal | Vlačna čvrstoća | Otpornost na koroziju | Težina | Tipična završna obrada | Najbolje za |
|---|---|---|---|---|---|
| Stainless Steel 304 | 515–720 MPa | Izvrsno | Heavy | Četkane, polirane, pasivirane | Oprema za hranu, medicina, ograđeni prostori |
| Stainless Steel 316 | 485–690 MPa | Superiorno (Mo dodao) | Heavy | Elektropolirano, četkano | Pomorska, kemijska, farmaceutska |
| Hladno valjani čelik (SPCC) | 270–370 MPa | Niska (treba premaz) | Heavy | Praškasti premaz, bojanje, galvanizacija | Strukturni paneli, šasija, nosači |
| Pocinčani čelik (GI) | 270–370 MPa | Dobro | Heavy | Praškasti premaz, temeljni premaz | Vanjska kućišta, HVAC komponente |
| Aluminij 5052 | 195–260 MPa | Vrlo dobro | Svjetlo | Anodiranje, praškasti premaz | Zrakoplovni paneli, elektronika, transport |
| Aluminij 6061 | 276–310 MPa | Dobro | Svjetlo | Anodiranje, prozirni lak | Obrađeni strukturni dijelovi, hladnjaci |
| Bakar C110 | 220–250 MPa | Umjereno | Heavy | Limeno oplatjavanje, pasivacija | Sabirnice, električni kontakti, izmjenjivači topline |
* Vrijednosti su indikativni rasponi; Konačne specifikacije ovise o debljini, temperiranju i načinu obrade.

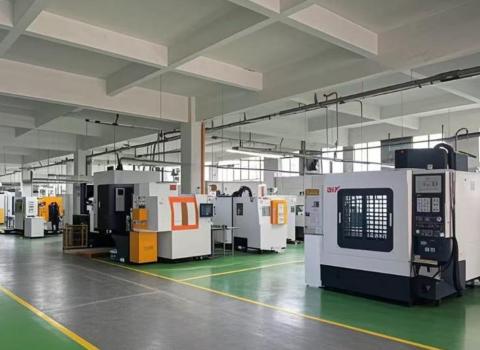

Jiafeng upravlja modernom CNC radionicom posebno konfiguriranom za Precizni limarski proizvodi. Ispod je tehnički sažetak naše ključne opreme s ostvarivim rasponima tolerancije.
| Vrsta opreme | Qty | Radni poligon | Tolerancija položaja | Prikladni materijali |
|---|---|---|---|---|

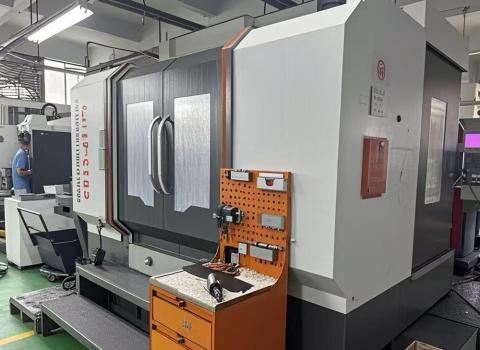

| Centar za obradu s 5 osi | 1 | φ2 – φ26 mm | ±0,005 mm | Čelik, aluminij, bakar, titan |
| Centar za obradu s 4 osi | 2 | φ2 – φ20 mm | ±0,008 mm | Čelik, aluminij, plastika |

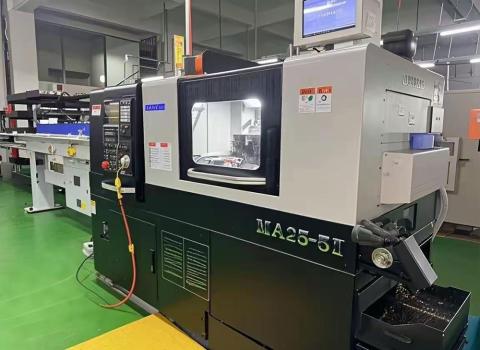

| CNC tokarilica | 2 | Do φ200 mm | ±0,01 mm | Čelik, nehrđajući čelik, aluminij |

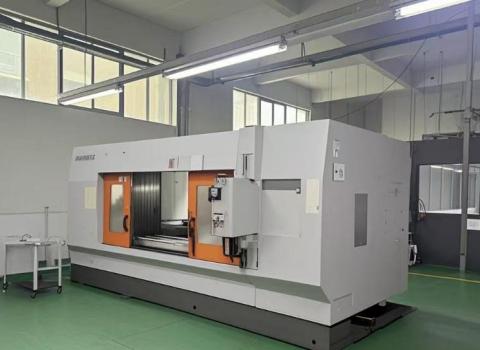

| CNC centar za glodanje | 11 | 2050 × 500 × 400 mm | ±0,02 mm | Svi metali, kompoziti |
| CNC centar s 5 lica | — | 1000 × 500 × 400 mm | ±0,01 mm | Čelik, aluminij, Invar |
| Rezanje vlaknastim laserom | — | Čelik do 20 mm | ±0,05 mm | Ugljični čelik, SS, aluminij, bakar |
| CNC preša kočnica | — | Duljina do 3200 mm | ±0,3° kut savijanja | Čelik, aluminij, pocinčani |
Prikazane tolerancije moguće su postići u normalnim uvjetima proizvodnje. Dostupne su strože tolerancije na zahtjev za kritične primjene.
Pravi površinski tretman produžuje vijek trajanja proizvoda, zadovoljava regulatorne zahtjeve i pruža vaše Precizni limarski proizvodi Izgled koji vaše tržište zahtijeva.
| Vrsta završne obrade | Proces | Debljina (μm) | Zaštita od korozije | Opcije boja | Uobičajene primjene |
|---|---|---|---|---|---|
| Praškasti premaz | Elektrostatički sprej + sušenje u pećnici | 60–120 | ★★★★☆ | RAL / custom | Kućišta, ormarići, šasije |
| Anodizacija (tip II) | Elektrokemijska oksidacija | 5–25 | ★★★☆☆ | Prozirna, crna, zlatna, po narudžbi | Aluminijska kućišta, paneli |
| Tvrdo anodiranje (tip III) | Anodisiranje velikom strujom | 25–80 | ★★★★★ | Prirodna, crna | Zrakoplovstvo, obrana, površine trošenja |
| Cinkanje | Galvanizacija | 5–25 | ★★★☆☆ | Prozirni, žuti kromat | Pričvršćivači, nosači, konektori |
| Bezelektrični nikal | Kemijsko taloženje | 5–50 | ★★★★☆ | Sjajno srebro | Precizni dijelovi, EMC zaštita |
| Pasivacija | Kupka s kiselinom (limunska / dušična kiselina) | — | ★★★★★ | Prirodni SS | Medicinski, prehrambeni SS dijelovi |
| Četkanje + prozirni sloj | Abrazivni pojas + lak | 5–15 | ★★☆☆☆ | Prirodno / saten | Potrošačka elektronika, dekorativni paneli |
★ Ocjene označavaju relativnu razinu zaštite od korozije pod ekvivalentnim uvjetima izloženosti. Stvarne performanse ovise o osnovnom materijalu i radnom okruženju.
Strukturiran, dokumentiran tijek rada osigurava da svaka narudžba — od jednog prototipa do serije od 100.000 komada — zadovoljava specifikacije i isporučuje se na vrijeme.
Naše mogućnosti izrade obuhvaćaju širok raspon sektora u kojima su točnost dimenzija, pouzdanost i kvaliteta površine neupitni.
| Industrija | Relevantni standardi | Tipične vrste proizvoda |
|---|---|---|
| Elektronika / Telekom | IPC-A-600, RoHS, REACH | Kućište, EMC štitovi, kućišta PCB-a, rackovi |
| Medicinski uređaji | ISO 13485, FDA 21 CFR | Kućišta kirurške opreme, sterilne ladice, instrumentalne ploče |
| Automobilska industrija | IATF 16949, PPAP | Nosači, toplinski štitovi, kućišta za baterije, strukturni okviri |
| Zrakoplovstvo | AS9100, NADCAP | Strukturne ploče, pristupna vrata, kanali, nosači |
| Energija / Snaga | IEC 61439, UL 508A | Kućišta razvodne opreme, kućišta invertera, upravljanje kabelima |
